| 3秒ブザーの回路？ | |||
|
こちらで解答していただけるかわかりませんが、よろしければ御教授お願いします。 タイマーIC LMC555を使って3秒ブザーの回路を考えています。 今、電子ホイッスルがあり、ボタンを押すと押している間ブザーがなりますが、それを1度押してから3秒鳴る様に変更したいのですが、どのような回路にしたら良いでしょうか? 基板サイズ 29mmx39mm ブザー muRata PKM22EPP-40(圧電サウンダ他励振タイプ) スイッチ OMRON D2F-F-T(モーメンタリ) 電源 乾電池 単3x2 電源は乾電池2個でブザー、スイッチは現部品を使用して作成したいので、それに合わせて抵抗，コンデンサ等をを揃えたいと思います。 なんで 様
|
|||
| お返事 |
その「29mmx39mmの基板」がどんな回路図になっているのが情報が全く無いので私にはわかりかねますが、そのスイッチを押しさえできればいいんですよね？ それでしたら１つ下の「スロットカー用の通過センサーの製作」でも引き合いに出した「ワイヤレスチャイムのLEDで他の機器を動かしたい」のタイマーIC LMC555を使った回路図でほぼＯＫなのではないでしょうか？ 入力部のフォトカプラは不要で、そこに元のホイッスルから外した「OMRON D2F-F-T」スイッチを接続します。 外したホイッスルのスイッチ回路にはタイマー回路の出力を接続しますが、そのホイッスルの回路の中身によって接続方法は違いますから要注意。この項の最後のほうに記します。 タイマー回路の電源は乾電池二本の３Ｖでも動きます。 タイマー時間は少し長いので、C2 100μFを47μFか22μFくらいに変更してタイマー時間を短くすれば目的に合うと思います。 また、「29mmx39mmの基板」に繋がる「OMRON D2F-F-T」スイッチがハイサイドスイッチ接続なのかローサイドスイッチ接続なのか、・・・・はたまた全く別のほかの何か発振回路中のどこかに繋がっているのか、情報が無いので私のほうでは適切な回路図の提示ができませんが、そのあたりはタイマーの出力をそのまま使えるのか、フォトカプラなどでカップリングしないといけないかはその「29mmx39mmの基板」を解析してご自分で研究して接続してください。 お返事 2014/8/13
|
||
| スロットカー用の通過センサーの製作 | |||
|
スロットカー用の通過センサーの製作と回路についてです。フォトインタラプタを使って車が溝を通過したら、フォトインタラプタを通過した信号をパソコンマウスの右か左のクリックのスイッチをはずした部分に入れたいのです。 カウンターソフトは作ったのですが入力で悩んでいます。マウスのクリック用のスイッチを取り外しそこにリレーかまたはある程度の通電ができればクリック信号として入力できると思います。マウスを改造し右クリックのスイッチはずしリード線で延長して溝に取り付けたりしましたが単純に機械的な接触スイッチでは高速で通過した際はカウントできない場合が多く、遮光センサーを使ってマウスに入力したいのです。マウスへの入力はリレーかまたはトランジスタなどでマウスのクリック部分を通電するような配線でも行くかと思いますがどうでしょうか。 検索したら「車・フォトインタラプタでリレーをON/OFFする回路」があり参考にしたいと思いますがそのまま導入できるでしょうか。よろしくお願いします。 OBA tomy 様
|
|||
| お返事 |

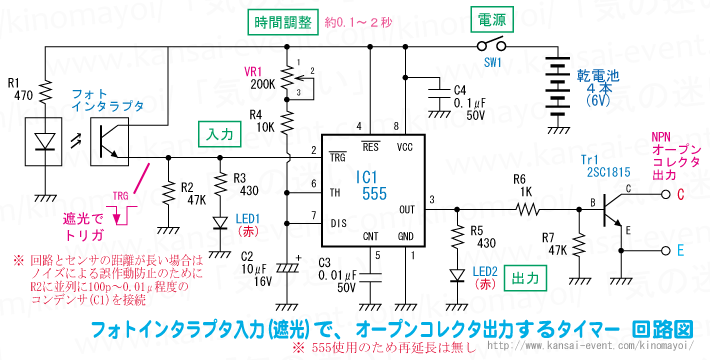

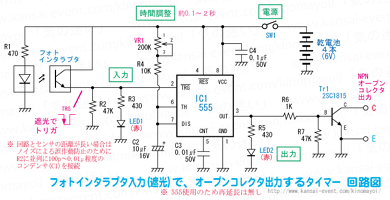

うーん、「車・フォトインタラプタでリレーをON/OFFする回路」はノイズ混じりでぷちぷち切れる恐れのある長時間のフォトインタラプタ信号で、ノイズを除去して安定した長時間連続の出力信号を得る回路なので、今回のご希望とは全く意図が違います。 その回路を使うと「スロットカーが通っても、全く何も反応しない通過センサー回路」という、意味不明のものができてしまいます。 正解は、その記事の１つ下の「ワイヤレスチャイムのLEDで他の機器を動かしたい」回路そのものです。 たぶん、「フォトインタラプタ」という単語だけで検索して見つけられたのだと思いますが、すぐそばに正解があったのですが(^_^; で、「ワイヤレスチャイムのLEDで他の機器を動かしたい」では入力部にほかの機器からの電圧で動作するようフォトカプラを使っていますが、ここをスロットカーのコースに設置するフォトインタラプタに置き換えるだけでほぼ回路は完成です。 しかしそれだと元の回路の動作通り「光が当たったとき」にタイマーが動作するのでスロットカーの通過を知るには不完全です。 「車がセンサーの上を通過し終わったら」というおかしなセンサーになりますので、それは正しく車がセンサーの上に来た瞬間に計測できるようにしておかなければなりません。 (まぁスロットカーくらいの大きさなら頭もお尻もほとんど時間差は無いと思いますけど・・・) ちょっとだけ配線を変えて「(車が上に来て)光が遮られたとき」にタイマーが動作するよう変更します。 あとは、センサーの設置状況や正しく反応するかの確認用のLEDを一個増やすくらいで回路図の変更はおしまい。 ▼クリックすると拡大表示
タイマーの動作時間は約0.1秒～２秒と「ワイヤレスチャイムのLEDで他の機器を動かしたい」よりは短くしています。 マウスのクリックをするだけなら0.1秒もあればじゅうぶんですが、人間の目で見て確認しやすいのは0.数秒以上ですからそのへんは使いやすい時間に調節してお使いください。 尚、マウスのスイッチは「マイナスコモン」接続のものと仮定してトランジスタ出力にしています。 もしプラス側に接続されているとか、他の方法であれば出力はフォトカプラなどに変更して目的のマウスで正しくボタンが押せるようにしてください。 お返事 2014/8/13
|
||
| 投稿 |
返事が遅れて大変失礼致しました。ソフトの改良で忙しく、その後ようやく、ハード面でも自力で色々と試し５５５を使用しリレーでマウスを動作させるところまで行き着きました。当方は電子回路を初めて一年ほどです。教えていただいた回路をさっそく制作してみます。パソコンでラップタイムを掲示しセンサー → マウス → パソコンという システムの需要は 結構あると思うのですがどうでしょう。しかし、スロットカーの愛好者が何人いるのか。制作後、ご報告いたします。ありがとうございました。 tomy 様
|
||
| お返事 |
必要が「有るか無いか」という設問だけに対してなら「有る」とは思います。 でも結局、センサー部を作ったりマウスを改造したりする部分を、たとえ工作情報がHPに上がっていても「その電子工作ができる人」と「スロットカー愛好者」との両方が重なる一部の層だけしか利用できないものなので、需要は非常に少ないでしょう。 今の時代は「なんでもネットで注文すれば、誰でも使える完成品が家に届く」という時代で、自分で電子部品を集めるところからまず第一のハードル、第二はそれを自分で組み立てできるかのハンダづけなどの技術面でのハードル、まぁ最後はここ以前のハードルを越えていれば大丈夫なはずのマウスとか既存の装置を分解して「果たして自分の持ってる物がHP等で載せられている商品と違う物だけと、どこを改造したらいいのかを自己判断する」というハードル。 とかとか、それなりに電気製品を分解して中身の構造を見て楽しんだことのある人や、電子工作に慣れていて回路図と簡単な解説さえあれば日曜一日くらいでチョイチョイと組み立ててしまえるような人であれば、自己訓練のためにタイムを計れるのは便利なので作ってしまうでしょうけど。 うちでは昔ミニ四駆大会を主催していたときなど、Z80マイコンボードと光センサーで1/1000秒・３レーン(３コース)の同時計測、ミニ四駆のコースならではの「一周ごとに隣のレーンに車が移動する計測における変則ルール」に対応したＰＣ上の計測システム、大会での実況用に大型画面へのリアルタイム表示システム、レーサー情報を入力して自動的に順位計測・発表する大会運営システム・・・を作って動かしていましたが、結局は一番の基礎となる自作のタイム測定装置部分でさえ電子部品を使って組み立てるという点でレーサー諸氏にはハードルが高く、後に発売されたタミヤ純正の安価な「ラップカウンター(1/100秒で計測)」(コースにポン付けするだけで工作要らず)を買う人ばかりでしたよ。 お返事 2014/10/2
|
||
| 車の防犯センサーが働いたら無線で200m離れた所で知りたい！ | |||
|
気の迷い様 色々な回路を閲覧して楽しませて頂いております 初めての質問させて頂きます 今現在、駐車場が自宅横でドアが開くと集電センサーで12v強力ブザーが鳴り自宅で聞こえていましたが駐車場が200m離れたところに移転します そこで、ブザーが鳴ったら無線で自宅にもブザーかチャィムが鳴る回路を教えて頂けたらと思い投稿いたしました milkii 様
|
|||
| お返事 |
その目的であれば『無線機で遠隔リモコン、トーン発信機/トーン検出装置』で提示している回路でいいのでは？ 送信機側はほぼそのままで、そのセンサー回路が働いたらPTTスイッチをONにするようなリレーを一個入れれば、センサーが働けば特定小電力トランシーバーから(回路で作った)特定のトーン音が送信されます。 受信側はトランシーバーのスピーカーからその特定のトーン音が聞こえたら「車でセンサーが働いた！」とわかるわけなので特に電子回路を組み立てる必要はありません。 近くで同じチャンネルで他の人が特定小電力トランシーバーを使って話したときに、受信側のトランシーバーからその別の通話音が聞こえないよう「グループモード」は設定してお使いください。いきなり道路工事の「次トラック通すで～！」みたいな音声が家の中で聞こえるのは困るでしょ(^_^; もし、受信側も提示しているような回路図の回路を作って出力がLED表示だけではなくリレーでも動かせるようにトランジスタ等の部品を追加すれば、特定のトーン信号を受信した時に何らかの別のブザーやランプを動作させるような応用も可能ですね。 とりあえず・・・過去に提示している回路図で可能な範囲なので、それでチャレンジしてみてください。 お返事 2014/6/26
|
||
| 投稿 7/24 |
気の迷い様 投書しましたが、回答ページの文書場所がよくわららず年度別、回路図のところばかりみていました ７／２３に年度別回路の下の部分を拝見し取り上げていたことに気づきまして申し訳ありませんでした 回答に関しまして、検討したいと思います 有り難うございました。 milkii 様
|
||
| Cdsについて | |||
|
拝啓 気の迷い様 ご意見をお聞かせ下されば幸いです。約1年半前に作成したLEDイルミネーションです。回路構成は太陽電池(6V)で鉛バッテリ(6V)を充電、CdSで構成した明るさ検知回路で暗いと判断するとトランジスタスイッチをオンさせ、Arudinoを起動させイルミネーション動作させる物です。ずっと問題無く動作してましたが、先週バッテリが上がりました(電圧が4.2V)。原因はCdSの光反応抵抗が大きい方向にシフトした為と判明しました。通常ですと日中で数100Ω以下、暗黒で10MΩ以上ですが、今回の異常品では日中で500kΩ、暗黒で20MΩ以上(測定レンジオーバ)で曇り空でも暗いと判断し動作する為、充電が放電に追いつかなくなったと考えます。 このCdSですが側面、裏面及び端子はグルーガンで固めてますが、風雨にさらせてますし、直射日光も当たります。以上の前提でお伺いしたいのですが、CdSの劣化は抵抗が大きくなる方向というのが一般的でしょうか？CdSは1年半持てば妥当でしょうか?。CdSの劣化を遅らせるテクニックなどありませんでしょうか?。CdSはフォトダイオードやフォトトランジスタに比べ、信頼性に優れていると言えるでしょうか?。質問ばかりで申し訳ありませんが、信頼性絡みとなると情報が少なく、こちらのサイトに伺った次第であります。御回答頂けると幸いです。 ちなみに現在は、CdSを透明プラスチック箱内に入れ 雨だけは当たらない様にすると共に、Arudinoで電源電圧を監視し異常を検出した場合、シャットオフさせる様に変更しました。 サントラマン 様
|
|||
| お返事 |
えーと・・・Cdsって、裸で太陽光に当てて使うものでは無いので、その使い方は間違っています。 プラケース型だと一見すると透明なプラスチックのケースに入っていて防水っぽいですがもちろん防水構造ではありません。 正面以外はグルーで囲って固めて防水にされているそうですが、それでもその状態で雨風に当たっても本当にちゃんと防水になっているのでしょうか？ それ以前に、Cdaに直接強烈な太陽光が当たるような使い方って、絶対にCds(の感光素子部分)を痛めますよね？ 普通、屋外で太陽による明るさを調べる用途の場合、直射日光が当たらないような場所に設置するか、測定場所には直射日光が当たってもCdsには太陽光が直接当たらないよう半透明のフードで保護するのが電気業界でのCdsの使い方なのですが・・・。

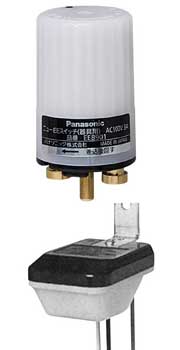

「太陽が出ている日中は消灯し、夜だけ明かりを点灯させる」という用途では皆さん誰もが目にしたことがある「街路灯」が最も身近にあるものだと思います。他にも家やビルの外照明を夜になったら自動的に点灯させるようなしくみとか。そういう街路灯などには電灯のそばに右の写真のような『ＥＥスイッチ』という光(明るさ)に反応して自動的にON/OFFする「光スイッチ」が付いています。 ＥＥスイッチの中身は「Cds」と「熱リレー(バイメタルと電極接点)」が入っています。 最近のものでは「電子式ＥＥスイッチ」という製品も多くなり、熱リレー(バイメタルと電極接点)の部分が電子部品でできた電子リレーに変わっていますが、基本的に明るさを検知する素子はCdsを使っているものが多いようです。ただ、Cdsはカドミウムを使用しているので毒物汚染問題から全世界的に撤廃の動きがあり、Cdsのかわりに他の半導体を使った光検知素子に置き換えたものが今後の主流となるはずです。 ※ 下のタイプは主に電柱などで照明器具の下側に取り付けてもその照明器具の影響を受けにくいタイプです。 さて、話は少し横道に逸れましたが、このような「屋外で太陽の光の明るさで照明などをON/OFFする装置」では写真で見ての通り白っぽい半透明のフードで必ず検知部(Cds)や回路部分を覆うようなケース構造になっています。 また、主配線やリレー部分と光センサー部分(Cds)を離して設置するような装置の場合でも、ほぼ写真のものと変わらずにCdsは半透明のカバーで覆った形になっています。 太陽光の中でも紫外線は物を変質させてしまう力がありますから、Cdsの光を感知する部分のような化学的な反応を起こしてそれを利用するようなところには直接強力なまま当てないほうが良いです。 太陽光ではなく、電球の光を当てて間に人や物が通って光を遮った時にそれをCdsで検知させる遮光スイッチのようなものでは、白いフードをかぶせたりせずにCdsに直接光を当てたり、レンズで集光してやったりもしています。電球光には紫外線はほとんど含まれていませんから。 他にも直射日光をそのまんま当てると、夏場なんかだとかなり熱くなってそれも寿命を縮める要因になりますよね。 それで・・・Cdsに強力な紫外線＆熱を当ててわざと寿命を縮める／異常に発熱するような電流を流してしまうような間違った設計で寿命を縮めるような事さえしなければ、ＥＥスイッチのように日常的に電流を流して(フードの中でも)太陽光にも当てているような使い方でも交換の目安にされている(まだ動作するうちの)寿命は約10年ほどはあります。 実際には10年以上・・・20年ほども交換せずにいるのに動作しているＥＥスイッチも街中にはたくさんあるでしよう。 今回のそちらでの故障が日光による紫外線＆熱による劣化なのか、密封したはずが雨などで濡れた時に湿気が入り電極に使われている金属線が酸化・サビで内部での接触不良を起こしているのか、よくわかりませんが普通に使っていれば１年程度でそこまで抵抗値が異常になる事はまずありえないでしょう。 ＥＥスイッチが故障した場合には夜になってつかない「消灯しっぱなし」よりは、昼間でも電灯がついている「点灯しっぱなし」のほうが多かったと記憶しています。 ＥＥスイッチの故障原因で多いのは (1) ヒーター劣化でバイメタルを曲げられない → ＯＮになりっぱなし (2) 接点が溶着して開放されない → ＯＮになりっぱなし (3) 接点が汚れて導通しない → ＯＦＦになりっぱなし (4) Cdsが劣化してヒーターに充分電流が流れない → ＯＮになりっぱなし だいたいこんな順で、Cds不良は早い期間には滅多に起きませんが起きたらCdsの抵抗値が高いまま(暗い時と同じ)になるので太陽が出ている昼間でも電灯がつきっぱなしという故障になります。 Cdsの光反応を起こす硫化カドミウムが劣化して、光が当たってもそれに反応して電気(電子)を通りやすくする働きが失われるので、光が当たっても充分に抵抗値が低くならない(＝暗いと判定してしまう)故障となります。 信頼性という点では、使い方を誤らずに使っていれば５～10年はほとんど性能が落ちずに使えますし、長ければ20年くらいはそのままでも使えると思います。 また元から光量に対して必ず高い精度で一定の抵抗値を示すような厳密な素子ではないので、部品のバラつきで多少抵抗値が違っても大丈夫なように電子回路側のほうで判定にも幅を持たせたりスレッショルドレベルをうまく調節してうまく動作するように対策は講じるものですし。それで(故障ではなく)経年劣化で多少抵抗値が変わっても回路の動作には問題が無いよう設計するはずです。 また、回路設計以前の絶対条件として「透明なプラスチック」のような太陽光が直接Cdsに当たるようなケースは絶対に使ってはいけません。(もちろんケース無しでCdsを裸で直射日光や雨風に晒すなんて・・・) 半透明なケースかセンサー部分だけそうなっているようなカバーを付けて、必ずCdsを保護して使います。 (昔の電子工作少年は、白い半透明な「カメラのフィルムケース」をよく使ったものです。フタにドリルでリード線を通す穴をあけてそこを接着剤などで防水してやれば、フタをパチッ！と閉めたらそこそこの密封ケースとして使えましたし。) 透明なプラスチックケースなら、中でCdsだけ白い紙で覆ってカバーの代用にするとか。 光を通さない黒いケースや金属ケースを使用して、かつ半透明なカバーが無い場合はケース下面に穴をあけてその中から下を向いているCdsには上からの直射日光は当たらずに、地面などで乱反射した環境光の明るさを測るような構造にすべきですね。(それでも屋外で使用するなら穴は防水に) 本当は「ＵＶフィルター」のような紫外線を遮断／軽減するフィルターをつけるのが太陽光の明るさを調べるには最適ですが、そういうフィルターも今なら色々売っているのでそういう物を活用するのも手です。 お返事 2014/4/7
|
||
| 投稿 |
御回答有難うございました。CdSに直射日光は厳禁とは初めて知りました。3年程前に御近所のソーラーガーデンライトの修理を頼まれた事があり、その商品がCdSがむき出しだったのです。当時はCdSという部品もあったなあというぐらいの知識でむき出しで使うのかと思い込んでいました。多分、安く仕上げる為の設計だったのでしょうね。 今、壊れたセンサライトがありましたので、その白キャップを被せ、比較的 明るい軒下に設置し直しました。後は様子見です。こういったトラブルは回路図には現れませんので経験して身につけていくのが重要だと改めて感じました。的確なアドバイスでまた一つ勉強させて頂きました。本当に有難う御座います。 サントラマン 様
|
||
| お返事 |
確かに安物(?)のガーデンライト等ではCdsが上向きで透明なケース内に取り付けられているような物もありますが、本格的に電工用途や業務用に使う太陽光下センサーではあまりそういう裸使用は見たことがありません。 とても安価なガーデンライトでも数年以上は平気で動作しているのが普通ですから、太陽光以外にやはり防水をちゃんとせずにホットボンドで固めただけの部分が原因で不具合が起きていませんか。 Cdsのメーカー・品種によっては耐久年数などでも違いはあると思いますが、Cdsに限らず屋外・太陽光・風雨・有害ガスなどの厳しい環境で使うような電子機器は、かなり慎重に設計して耐久性には配慮すべきだと思います。 お返事 2014/4/9
|
||
| 投稿 4/10 |
気の迷い様 色々有難うございます。ホットボンドでの防水処置ですが、当該CdS端子を見る限り変色などは見当たりませんが、完璧かと言われますと答えに窮するところです。別で自宅洗面台の蛇口にLEDを入れて水を光らせる物も作りましたが、端子が化学反応して変色、故障した経験があり、その時はホットボンドでかなり厳重に処置しました。その後、2年程経ちますが動作しております。今回も同等レベルまで仕上げたつもり(あくまでつもりになってしまいますが)ですけどね。やはりホットボンドでの防水で信頼性と言われると自信が無いですね。代わりにレジン等も検討すべきかなと考えているところです。 並行して故障しても電圧があるレベルを下回ったらオフする回路(マイコンであれば監視プログラム、ディスクリートならトランジスタの閾値電圧利用で出来そう)を付加し始めてます。完全短絡も考慮してフューズも入れた方が安心ですね。まだまだ、改善の余地はいくらでもありそうです。このような事を認識した上で趣味ではありますが電子工作して行きたいと思います。アドバイス有難うございました。これからもよろしくお願いいたします。 サントラマン 様
|
||
| 74HC123が設計通りの時間で働きません | |||
|
始めまして。お知恵を拝借させて下さい。 市販のミラーボール(4.5v 280mA)を人感センサで駆動する回路を検討中です。回路構成は 1)人感センサ (Parallax 製 PIRセンサ rev B 秋月電子から購入)の出力を 2SC1815と2SA1015の相補スイッチを通して、TC74HC123APの2つのB入力に接続。 2)TC74HC123APのA(invert)はGND,CLR(invert)はVcc(4.5V)接続する事でB入力がHに変化したのをトリガとし、QからHパルスを出力させます。 3)1個の単安定マルチのH期間を1分、もう1個の方は3分に設定しました。 1分の方はPMOSFETで作成した電圧トランスファ回路に接続。他方は1)の相補スイッチに接続しました。 これで、人を感知したら1分間ミラーボールが動作し、残り2分間は不感時間とする予定でした。基本的な動作はするのですが、設定時間のずれが大きいです。TC74HC123APの仕様ではH期間は1.0✖CRとなっていますが 1MΩ、47μFで30秒と47秒の63%。抵抗を変えずに100μFにすると99秒と理想通り。ここから合わせこむつもりで560kΩに変えると39秒と理想の６９%とどうもしっくり来ません。他にも何種類も試してますが、どうやら抵抗が1MΩでキャパシタが100μF以上ですと理想値になるようです。それ以外ですと小さくなってしまいます。抵抗やキャパシタの誤差であれば大小にばらつくと思いますが、このようなご経験はお有りですか？。対策として半固定をかませて調整する予定ですが、少し気持ち悪いので質問させていただきました。御回答頂けると幸いです。 サントラマン 様
|
|||
| お返事 |
あー、それ74HC123 [PDF]や74HC221 [PDF]ではよくある現象です（＾＾； データシートでは Ｔw ＝ 1.0・Ｃx・Ｒx 秒 (Tw > 1msec) Ｒx ≧ ５ＫΩ (Vcc ＝ 2.0V) Ｒx ≧ １ＫΩ (Vcc ≧ 3.0V) ※ Ｒx ≦ １ＭΩ 推奨 と書かれていますので、たいていの場合Ｒxは数ＫΩ～１ＭΩくらいで設計しますよね。 で、実際にそれでタイマーを作ってみると・・・「実際の動作時間が短い！」となるわけです。 最初は「T=1・C・Rは74123Nや74221NのTTL-ICの時の最初に設計された定格で、74HC123/221等はC-MOS ICなので中身の違いからよくある×0.7程度の定数に変わっている？」とか思ってみたりして、あまり深く研究したり抵抗やコンデンサを変えたらどの範囲でどの程度数式と狂うのか？を調べたことはありません。 ・・・いや、実際にきっちりとT=1.0・C・Rになっている回路の時もあるので、「C-MOSだから定数が変わっていて、データシートが間違っている」という事では無さそうなのは分かっているのですが、長年の経験で「これはそういうものだ」と割り切ってしまっています。 なので、『気の迷い』で74HC123や74HC221を使った回路図をひ紹介する場合、必ず実際にテスト回路で組み立てた後にそれで測った実測値で、目的のタイマー時間が得られるような抵抗値・コンデンサ容量にすることにしています。 ここに載せている回路図ではたいていは「タイマー時間は半固定抵抗でxx秒～xx秒の間で調節できます」としているのも半分はそういう理由が入っています。 元々、5～10%の誤差の安いカーボン抵抗(もちろん1%抵抗を使えば誤差1%以内)や、10%程度の容量誤差の安いアルミ電解コンデンサを使って組み立てられると、気温変化や動作時の温度による変動まで含めて回路図で計算している時間から10～20%くらいは違ってしまうことが考えられますから、なるべく半固定抵抗を入れて「組み立てたら、目的の時間に調節(微調整)して使う」というのを前提に設計するほうが、こういうディスクリート部品を使ったタイマーなどでは正しい手法だと思うのです。 昔から、時間が有れば抵抗値やコンデンサを色々と交換して相関関係を調べたり、何か特定の条件が重なっている(スタート時に放電用トランジスタで完全にコンデンサの容量を放電しきれていない何かがありそう？)のではないかとか、それによって対策が取れる可能性がありそう・・・とかは思っていますが、それを実践して確認はしていません。 「気持ち悪い」「どうも腑に落ちない」ですが、色々と抵抗値などを変えてもほとんどの場合係数が約0.7前後とか、ほぼ一定に近い結果が得られているので、その範囲で設計するように体が慣れてしまっているので・・・。 なんとなくですが、74123/74221系のデータシートではＣｘ端子(コンデンサのマイナス側)をGNDに接続しているものと、そうでないものの両方をみることができます。 Ｃｘ端子は等価回路図ではICの内部でGNDに接続されているので別途GNDに接続はする必要が無いはずなのですが、たとえばここが実は内部で多少の抵抗値か何かがあって、完全にGNDに落ちきっていないような原因があり、これがオフセット電圧みたいなのを発生させてスタート放電時にコンデンサの＋側電位が完全にGNDレベルまで落ちきらずに中途半端に電圧が残った状態になってしまい、それが時間が短くなる要因になっているのではないか？とか昔から想像しているのですが、じゃ「Ｃｘ端子を外部でGNDに接続したら、タイマー時間は正確になるの？」というとても単純な実験すらやっていない始末です。 かなり昔にコンデンサの電圧を計ったり電圧変化をオシロで観測した時には、確かにGNDに落ちきっていなかったような・・・。 お返事 2014/2/18
|
||
| 投稿 |
丁寧な御回答に感謝致します。どうもありがとうございました。よく有る事だったんですね、ずっと一人で悩んでまして相談させて頂いて助かりました。今回の回路ではストップウォッチで測る事が可能なレベルでしたので何とかなりましたが、ms,数10msオーダで確認が必要ならばオシロスコープが必要ですね。最近は安く入手出来る様なので、幅を拡げる意味で購入を検討致します(会社の様に何百万は無料ですが)。 私は会社で特殊用途LSIの開発に従事してましたが、アナログ素子でクロック端子負荷容量が10000pFなんてのもありました。システム屋から「クロックがなまって動かせん」と言われ、当時は過渡現象を恨んだもんです。今、違う意味で悩むとは思いもしませんでしたけど。 ところで、自分でTC74HC123APの動作を検討しています。データシートのシステム図からRx/Cxの電位をNMOSFETで放電、PMOSFETで充電させている様ですね。そこに値記載無しの抵抗がありますが1msを保証していますので、これが外付け抵抗やキャパシタの値に影響する程ではあってはならない程、小さいはずと思います。 また、2つのコンパレータでRx/Cx電位を監視していると予測出来ます。ここから恥を承知でお伺いしたいのですが、各コンパレータのNOR,NANDが接続されているもう一つの出力の様な端子は何を意味するのでしょうか?。学生時代の電算機工学の本やウェブで調べても記載が無く、厳密に追えずもどかしいです。タイミング図から、VrefLを下回ってもしばらく放電させている様なので、ヒステリシス絡み？なのかと推測の域を越えない状況です。体調の良い時で構いませんので、よろしければ御教授頂けませんか？。もちろん、私も更に調べてみます。 どうぞ お身体の方、ご自愛下さいませ。それでは失礼致します。 サントラマン 様
|
||
| お返事 |
その「コンパレータの端子」ですが、データシート中にそれが何か・どう働いているのかはちゃんと文章で記載されていますよ。 「ヒステリシス関係の何か？」というアイデアは今回はじめて「ああ、そういう推測もできるのかな～」と思いました。 正解をいきなり書くのも良いですが、システム図とデータシート中にある情報からそれが何であるのかを知る方法を順に書いてゆきましょう。
システム図では、コンパレータの出力側に二本の出力のような配線があり、それがロジックIC(OR)の入力に接続されているという点から、まず似ているものは・・・差動アンプのPOS(正)／NEG(負)出力の二本ですね。今回のコンパレータにも何か位相の違う２つの出力があるのでしょうか？
しかし、そのシステム図では謎の二本目の端子には他のロジックICからの出力が接続されていますから、その端子は入力端子であると判断できます。そこから「ヒステリシス関係の入力？」という仮説が浮かぶのももっともです。 でもここで、世間に実在する数々のICの品種・回路図記号を知っている人ならこういう位置に横から入力目的で配線する似た物をすぐに思いつくはずです。
１つはロジックICの3-STATE BUFFER(３ステート・バッファ)の出力制御入力の「Ｇ入力」端子です。Ｇ入力に入力する信号でＹ出力端子の状態を通常のデジタル信号のH/Lか、ハイ・インピーダンス状態にするかを制御するために使います。 (特殊用途LSIの開発に従事されていた方には釈迦に説法かもしれませんが・・・) そして、もっと回路図記号的に似ているのはオーディオ用パワーアンプICのスタンバイ端子ですね。(あら、そっくり！) 最近はポータブル機器のオーディオ出力を出さない／(電源は入っているけど)機器を休ませている間は省電力のために音声出力用のパワーアンプの機能を休止させ消費電力を極力少なくするというアンプ回路が組み込み用途では主流です。 また、スピーカーをガンガン鳴らす用途のハイパワーアンプ用ICでは、電源ON/OFF時のいきなりの電位変化で「ボッ」とスピーカーが逝っちゃわないよう、従来はタイマーとリレーによるスピーカー保護回路でもって電源ONからしばらくはスピーカーを切断していたわけですが、最近はパワーアンプICのSTADBY端子を利用してリレーみたいに経年劣化で接点が傷んで音が出なくなったりする心配の部品を使わずに、ずっとスマートに電子的にスピーカー保護をしています。 「STANDBY」「SLEEP」「CE(Chip Enable)」等各ICによって呼び方は様々ですが、基本的には同様の働きです。 さて、ロジックICやアナログ／オーディオICでは似た回路図記号でそこを何らかの制御用の入力端子として使うものはすぐにいくつ思い浮かぶので、「だいたいそういうものではないか」という見当をつけてシステム図を読み解くと、やはりその端子はコンパレータが動作する必要が無い期間にHになるようなロジック信号が与えられているのは容易に知ることができます。 これはその謎の端子の働きを無視しても、システム図中の他のすべての部品がどう動作するかを見れば解読できますよね。 それで、そこから推測される「STANDBY端子じゃないの？」という推論を結果づける記述がデータシートの中にしっかりと文章で書かれているのです。 以下、データシートより抜粋・・・
という事で、そこに書かれている通り不必要な時には、消費電流を減らす(ほぼ０にする)ためにコンパレータは休止させられる機能がこのIC内部には実装されているという事です。 ※ 実際にICの消費電流を測ってみるとこれはわかります。
そこで、その記述をそのままシステム図にあてはめると右図のようになります。こんな感じで『STANDBY機能付、アナログコンパレータ』というものは普通のディスクリート部品ではまず売っていません。 なのでネットで検索しても該当する情報はそうカンタンには見つからないでしょう。 まぁいつも書いているように、単に私が知らないだけで世界中のどこかのメーカーのどれかのICならこんな物が存在する可能性はありますが・・・。普通に街の電子部品店では売ってませんよね。 つまり、電子回路の考え方、部品の機能として・・・は存在しても不思議ではない機能・部品なので、素直に考えればよくあるICの内部回路表記のため、「そう働く」部品に相当する回路を組み込んでいるため、システム図では「そういう機能として働くように設計している」というのを図式化しているだけのようですね。 だいたいICやLSIの「等価回路図」なんて、「設計上、こういう風に働く回路が入っていますよ～」という回路図であって実際のICやLSIの中のトランジスタ配線ではかなり色々と端折られていたり、機能上問題なく同様に働くからという理由で別の配線になっていたり、等価回路図には載っていない部品や回路が入っていたり・・・。 というのは半導体製造プロセスを知っている方ならよくご存知だと思います。 解説にある「…およびVrefH、VrefL の2個の基準電圧発生源はすべて動作を停止している」を実現するため、基準電圧発生回路(これすらシステム図には載っていない)をON/OFFする信号がどこから配線されているのか、システム図には全く描かれていませんし(笑) それと同じように、この「システム図」だって本当にそのままの絵の通りのロジックゲートやコンパレータがIC内部で並んでいるわけではなく、「システム図」なので「等価回路図」よりもっと怪しい物(言い方が悪いなぁ)であると思ってかかったほうが良いでしょうね。 >VrefLを下回ってもしばらく放電させている様なので 多分、オーバーシュートか何かをまさにオーバーに描いているだけではないかと・・・。(そんなええかげんな～) もしくは、ヒステリシスを持たせているなら謎の端子に全く関係なく、コンパレータ内部にヒステリシス機能を持っている(べつだんシステム図には描かれていない)と考えるほうが図に対しては素直で単純ではありませんか？ お悩みのコンパレータの謎の端子についての解説はここまで。 それで、肝心のタイマー時間が計算よりズレる点ですが、私が以前思ったというCx端子のGND接続については多分ほとんど関係ありませんね。 システム図による動作の確認と、動作説明グラフによるとコンデンサの電圧変化の低電圧側はVref-Lを下回るかどうかで判別しているようで、それは1/3Vddくらいのようですから完全にGNDに落とさなくても良いですね。 だとしたら、別の所に原因はあるのでしょうから、他の角度から研究なさって下さい。 お返事 2014/2/20
|
||
| 投稿 2/22 |
御回答いただき有難う御座います。確かに動作説明と照らし合わせてみますとStanby端子と考えると辻褄が合いますね。勉強になりました。 ちなみに動作説明でキャパシタの放電時間やFFの遅延時間が無視出来、RxCxが十分大きい場合にパルス幅はほぼ1.0RxCxとなると記載されてます。その条件を満たしていると仮定しますとパルス幅PwはPw=RxCx•Ln((Vdd-VrefL)/(Vdd-VrefH))となり、ln内部を約2.7になるようにVddを基準にしてVrefH、VrefLを設定する様になっているのでしょうね。挙動をかなり理解してきましたので後はオシロスコープでキャパシタの電位を観測すべきですが、現実的には半固定をいれて微調整するのが最も早いですね(結局、元に戻りましたね)。 回路を理解していない状況でまあいいだろうというのは後々、トラブルの原因になる事を嫌というほど経験してきましたので色々、質問させて頂きました。本当に感謝致しますと共に、お手数をおかけしました事をお詫び致します。有難う御座いました。 サントラマン 様
|
||
| 実際に工作したり実験しないとなかなか身につきませんか？ | |||
|
初めまして。電子工作に関しては初心者に毛が生えた程度のレベルですが、このページのボリュームの大きさ、知識の広さに感服するとともに興味深く拝読させて頂いています。 初歩的な質問以前の問題になってしまいますが、ここまでたくさんの知識や技術も趣味の範囲で、最初はゼロからのスタートだったのでしょうか？もしくは何か電気技術系のお仕事をされていたのでしょうか？また、本やインターネットを読んでるばかりでなく、実際に工作したり実験しないとなかなか身につきませんか？ここまで広い知識をどのようにして身につけられたのか気になって質問しました。抽象的な質問で申し訳ありません。 junjun 様
|
|||
| お返事 |
電気・電子・機械・コンピュータの、何も無いところから物を作り上げるお仕事です。 (他にもインターネット関係とかＣＧデザインとか、ゲーム製作、アニメ関係、プロデュース・etc...) そういう話は「雑談」のほうで書いています。 電子回路の知識については、今ではネットでいくらでも情報が手に入りますし、専門書籍も豊富なので勉強するには材料は足りないということは無いと思います。 私が勉強しはじめた頃(40年くらい前)にはまだインターネットも、その前身のパソコン通信ですら無い時代ですから、基本は本屋で「○○の回路図集」みたいな専門書を買ったり、当時は月刊誌として電子少年少女にはバイブル的な「ラジオの製作」「初歩のラジオ」といった月刊誌を毎月購読して、掲載される回路を組み立てたりして次々と回路の知識や新しい部品の情報を仕入れていたものです。 当時は電子工作やアマチュア無線は青少年～大人までの趣味の王道(笑)だったので、資料も教材も結構街に溢れていました。 これも過去に「雑談」のほうで書きましたが、TVではNHKで「みんなの科学」という青少年向け科学番組が毎週金曜日(だったか)に放送されていて、その中で月に一回くらい「楽しい実験室」のコーナーで電子回路を教えてくれる回があり、今で言うテレビの前で正座して待つ！状態で目を輝かせながら放送を待ったものです。 (ネット検索してみてください。まとめサイトみたいなのが見つかります。当時放送された回路図を有志の皆さんが再掲載されていたり) TVの中で先生が詳しく部品の性質や繋ぎ方、回路を組み立てた時にどこを調節すると働きがどう変わるのかなどを実際に見せてくれるので、とても勉強になりました。 『気の迷い』で皆さんに回路の動作や調節方法、応用できる可能性などを説明する際の説明方法の基本はこの番組にあると言っても過言ではありません。 今ではそういうTV番組はさすがにありませんが、様々な人が公開しているネット動画などがそれにとってかわっていると思います。(TV番組のように系統立てて教育目的で・・・というのはさすがに無いかもしけませんけど) また今ではパソコン上で動く電子回路シミュレータ等もあって、実際に部品を繋いで回路を組み立てなくてもある程度であればパソコンの上で実習・実験ができるようになっています。 でも、そういうソフトって、そのソフトの使い方がわかる人しかちゃんと使えないので、そのソフトの使い方を習得するのも難しい・・・という人には使うのは無理ですよね。 それ以前に、回路図が読めて書けて、設計する上でどこをどう変えたらどうなるのだろうか？というのを頭の中で考えて、それの検証としてシミュレータ上で部品の値を変えてみたいりてぎる人でないと、ただ漠然とシミュレータに回路を代行させてみるだけだと実力アップになるかというと、私はあまり効果は無いと思います。 パソコンなどの発展でとても便利な世の中になりましたが、目的としてハイブリッドICやLSIの設計業務でもしない限り、シミュレータ上で回路を動かしてそれを製品化するような手順ではなく、(たとえ趣味でも)電子回路の勉強をしたいなら、実際の部品を並べて配線をして、電気を通して何が起きるのかを実物で確認することが第一だと尾思います。 今ならブレッドボードという便利な仮配線用基板がありますから、部品を差し込んでゆけばハンダづけ無しでもある程度までの回路であれば実験できますし、なによりハンダづけしないので実験に使った部品は外してまた次回に別の用途で使えます。貧乏症にはぴったりです（＾＾； そして、実際に作った回路でテスターを当てて「この部分は本当に回路図通りの電圧になっているのか？」とか「この部品を変えたらどうなるのだろう？なんて興味から来る疑問を実物の変更で結果がどうなるのか目で見て確かめないと、パソコンの画面の中のシミュレータでは部品が焼けたり、煙が上がったり、電解コンデンサが爆発してすごい事になったりという現実は味わえません(笑) こうやって「部品の定格という値はそういう意味か！」とか体験で覚えるわけで・・・。 基板製作でも、カッターで手を切って流血したり、ハンダごてで自分の手を焼いてヤケドする(だから工具は安全に注意して扱わなければならない)なんて体験は、パソコンの中のシミュレータじゃ味わえないでしょ？ ハンダづけの煙の臭い、リード線を暖めすぎてビニールが溶ける臭い、そして自分の皮膚や肉から上がる人体の焼ける臭い・・・の違いとかもパソコンだけでは知識として得ることができません。 つまり、ここまでの事ができるようななるまでにはかなりの失敗を繰り返しているという事です。 (世の中の「技術者」と呼ばれている人はみんなそう) 本を読んだりインターネットに出ている回路図や情報をながめて「わかったようなフリをする」事は誰にでもできるでしょう。 でもその後で「じゃ、○○を作ってよ！」と言われてその○○のしくみ・使用する回路の方式や部品・それをどう設計すると実現できるのかを自分の力で解決できるようになるには、やはり実践あるのみ！だと思います。 電子回路の設計には様々な計算式も出てきますので、それらを覚えていたり、電気(電子)は流れたり・溜まったり・消費されたりするので、それが電子部品の中や電子部品間でどういうコトになるのはかは理系の高校～大学の専門課程で勉強する物理の知識の範疇で考えなければならず、こういういわゆる専門知識も必要になったりします。 モノが電子回路なので、紙の上の情報(回路図や数値)だけわかればそこそに一人前にできるようになるように思えるかもしれませんが、これをスポーツに替えて考えてみてください。 「野球の入門書を読んで勉強した」「ネット動画等でプロの選手の動きを見て覚えた」・・・という人が、果たしてプロ野球選手と同じ技術・体力・あらゆる試合場面に臨機応変に対応できる柔軟性を持っていると思いますか？ やはり野球がうまくなるには実際に体を動かして、ボールを投げて、打って、走って・・・経験を積まないとできませんよね？ 電子回路は机の上でできる趣味・お仕事ですが、やはりそれは「電子部品・回路・配線と向き合う」必要があるので、１つでも多くの回路や部品を扱って、脳と体が覚える技術として身につけないといけないと思います。 その上で「様々な方面に興味のアンテナを伸ばして、疑問を解決する」こととかも。電子回路なら、日常的に見る電気機器や装置が「どういったしくみ」で動いているのかとか「どんな部品を使えばそれは実現できるのか」を想像して、(今ならネットなどで)調べて実際の物がどうなっているのか確認したり想像していた物と違う物であった事を驚いてみたり(それが新たな知識につながる)。 「そこまでやらない」「やりたくない」「仕事じゃないんだし！」というライト感覚な人はそれはそれで良いと思います。 市販のキットを買ってきて組み立てるだけとか。ネットで見た回路図を元に何か組み立てるので自分の目的としては十分とか。 それでも自分で組み立てた物が目の前で動作する実感は趣味としてはかなりのほうだと思いますし。 まぁ、その人その人が目的としていたり、必要とするレベルは様々なので一概に「大学レベルの知識と、絶対に実物部品で実験しろ！」とまでは言えませんが、私が今どうしてこういう風な生活をしているのか・・・についてはだいたいこのような考え方と実践で得たものによるところが大きいということてず。 (後は個人の生まれ持っての資質とかも・・・ね) お返事 2014/2/18
|
||
| 長期間、投稿者様からのお返事が無かったので、このトピックへの投稿受付は終了しました。 | |||
|
